RÉSEAU DE PUISSANCE

Installation des parafoudres pour des systèmes TN, TT et IT selon la norme HD 60364-5-534

L'installation de parafoudres dans un système de distribution d'énergie spécifique doit être coordonnée avec les mesures de protection contre les contacts indirects (protection contre les défauts) et avec les dispositifs de protection correspondants ainsi qu'avec leur capacité à résister aux impulsions de courant.

Cette coordination dépend du type et de la mise à la terre de l'alimentation. En effet, selon la norme HD 60364-1, il existe des systèmes TN, TT et IT et les dispositifs de protection correspondants peuvent être:
• les dispositifs de protection contre les surintensités;
• les dispositifs de protection contre les courants résiduels;
• les contrôleurs permanent d'isolement.

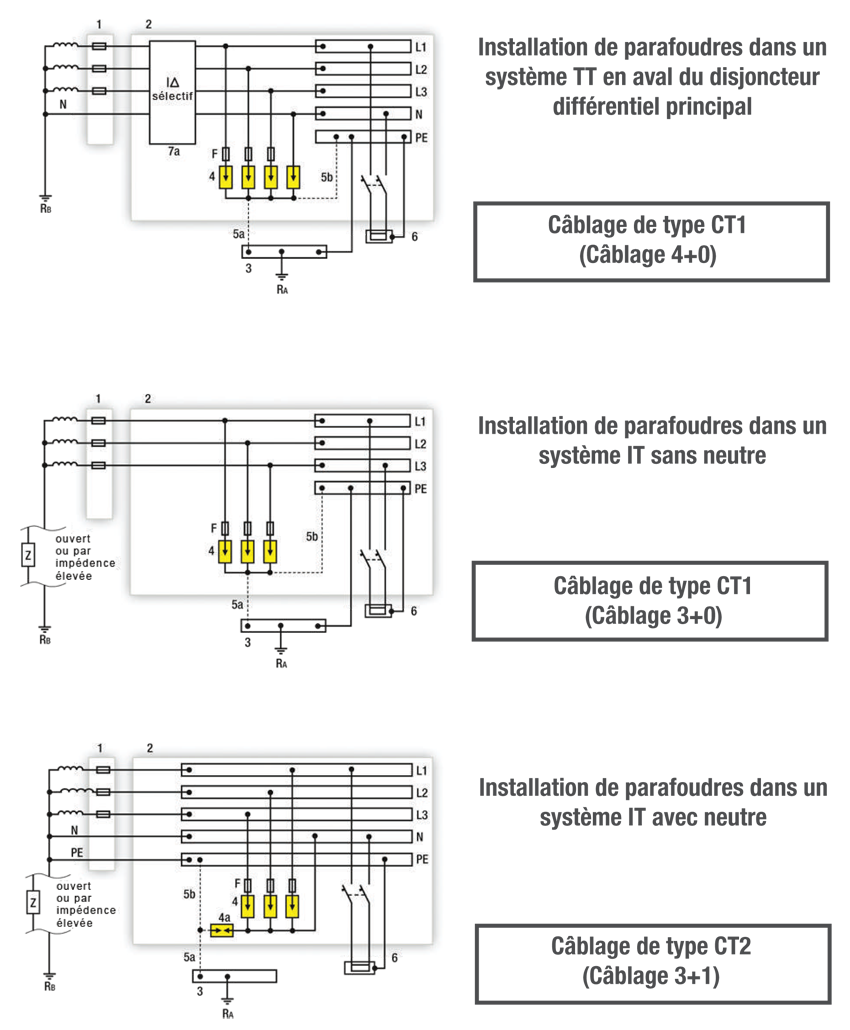

1: Dispositif de protection contre les surintensités à l'origine de l'installation (par exemple dans le TGBT)
2: Tableau Général Basse Tension (TGBT)
3: Borne de terre principale
4: Parafoudres (PF)
4a: Parafoudre connecté en mode N-PE quand le type de câblage CT2 (connexion 3+1) est appliqué
5a/5b: Connexions alternatives à PE (de préférence le chemin le plus court, ou même les deux connexions comme cela peut être exigé dans certains pays)
6: Equipement à protéger
7: Disjoncteur différentiel (dans la majorité des cas, cela doit être un type RCCB ou RCBO)
7a: Disjoncteur différentiel sélectif (par exemple type S RCD)
F: Déconnecteurs requis par le fabricant du parafoudre
Ra: Résistance de terre de l'installation (consommateurs)
Rb: Résistance de terre du système d'alimentation
